| مقدار تولیدی: | 1 |
| بسته بندی استاندارد: | ربات جوشکاری OTC FD-B4S 7 محور ربات جوشکاری بازویی 4 کیلوگرم و رسیدن به 1.4 متر به عنوان بسته بندی ر |
| دوره تحویل: | 60 روز |
| روش پرداخت: | L/C، D/A، D/P، T/T |
| ظرفیت تامین: | 99 |

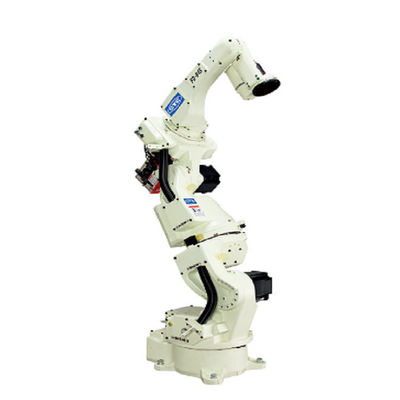

ربات جوشکاری OTC FD-B4S 7 محور از بازوی ربات جوشکاری بار 4kg و رسیدن به 1.4m به عنوان ربات جوشکاری mig
| مشخصات | ارزش |
|---|---|
| تعداد محورها | 7 |
| حداکثر ظرفیت بار مفید | 4 کیلوگرم |
| تکرار موقعیت | +/- 0.08 میلی متر (توجه 1) |
| دامنه افقی | 1435 میلی متر |
| محدوده عمودی | ۲۴۴۶ میلی متر |
| ظرفیت درایو | ۳۵۵۰ وات |
| محدوده کار، بازو، J1 (گردش) | +/- 170o |
| محدوده کاری، بازو، J2 (باطن بازو) | -145 درجه تا +70 درجه |
| محدوده کار، بازو، J3 (برف بالا) | -170° تا +142.6° |
| محدوده کار، مچ دست، J4 (سوئیچ) | +/- 155° |
| محدوده کاری، مچ دست، J5 (بند) | -45°~ +225° ((تذکر 2) |
| محدوده کار، مچ دست، J6 (تویست) | +/- 205° (توجه 2) |
| حداکثر سرعت، بازو، J1 (گردش) | 3.66 rad/s {210°/s} |
| حداکثر سرعت، بازو، J2 (باطن بازو) | 3.66 rad/s {210°/s} |
| حداکثر سرعت، بازو، J3 (برف بالا) | 3.66 rad/s {210°/s} |
| حداکثر سرعت، مچ دست، J4 (سوئینگ) | 7.33 rad/s {420°/s} |
| حداکثر سرعت، مچ دست، J5 | 7.33 rad/s {420°/s} |
| حداکثر سرعت، مچ دست، J6 (تویست) | 10.5 rad/s {600°/s} |
| بار مچ دست، لحظه مجاز، J4 (سوئیچ) | 10.1 N*m |
| بار مچ دست، لحظه مجاز، J5 (کج شدن) | 10.1 N*m |
| بار مچ دست، لحظه مجاز، J6 (تویست) | 2.94 N*m |
| بار مچ دست، لحظه ی مجاز جاودانگی، J4 (سوئیچ) | 0.38 کیلوگرم*m@2 |
| بار مچ دست، لحظه ی مجاز جاودانگی، J5 (کج شدن) | 0.38 کیلوگرم * متر مربع |
| بار مچ دست، لحظه ی مجاز جاودانگی، J6 (تویست) | 0.03 کيلوگرم * متر مربع |
| ناحیه برش قطعی بازو | 2.57 متر مربع x 340 درجه |
| شرایط محیط زیست | 0 ~ 45°C، 20 ~ 80٪ RH (بدون تهویه) |
| ماسا | ۱۸۹ کیلوگرم |
| ظرفیت بار مفید بازوی بالا | 10 کیلوگرم (توجه 3) |
| نوع نصب | نوع کف |
| رنگ رنگ | سفید (Munsell 10GY9/1) |
